의존성 그래프 창

정보

특정 유니티 버전에 따라 시각화 툴이 작동하지 않을 수 있습니다.
IMGUI로의 마이그레이션이 계획되어 있습니다.

메뉴: Window > UNInject > Dependency Graph

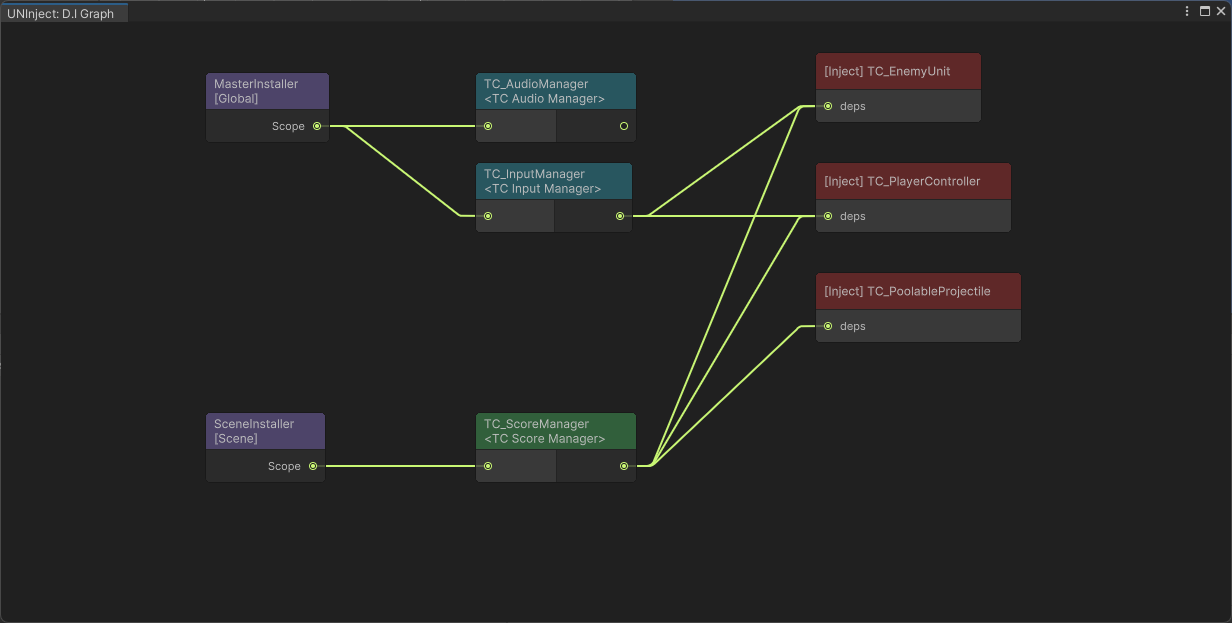

Unity GraphView(Experimental) 기반 에디터 창으로, 현재 에디터 상태에서의 UNInject 구조를 대략적으로 시각화합니다.

---

도구 모음

• Refresh — 지금 씬·어셈블리 상태로 그래프를 다시 그립니다.

• 툴바 범례 라벨: Global / Scene / Inject Target / Missing (노드 색 구분용 텍스트).

---

노드 종류

1. Installer

   • MasterInstaller [Global], SceneInstaller [Scene] 고정 레이아웃의 두 노드.

   • 출력 포트 Scope 에서 각 Referral 입력으로 연결됩니다.

2. Referral

   • Resources.FindObjectsOfTypeAll<Component> 로 스캔한 뒤, gameObject.scene.IsValid() 인 것만 대상.

   • 타입에 [Referral] 또는 [SceneReferral] 가 있어야 노드로 올라옵니다.

   • Named면 라벨에 [id:"…"] 가 붙습니다.

   • 전역은 위쪽 줄, 씬은 아래쪽 줄에 세로로 나열하는 식으로 배치됩니다.

   • 서브 텍스트로 해당 컴포넌트가 붙은 GameObject 이름을 보여 줍니다.

3. Inject Target

   • 스캔되는 게임 어셈블리의 타입 중 [GlobalInject] / [SceneInject] 필드가 하나라도 있는 MonoBehaviour 후보
     (추상/인터페이스 제외).

   • 노드 제목 형식: [Inject] TypeName (로컬 Bake [Inject] 과 혼동하지 말 것 — 여기서는 “주입 대상 타입” 표시용 라벨).

   • 해당 타입이 요구하는 모든 (필드 타입, Id) 쌍에 대해, 같은 키의 Referral 출력 포트가 있으면 엣지를 긋습니다.

   • 하나라도 매칭되는 Referral이 없으면 노드 색이 Missing(빨간 계열) 입니다.
     모두 연결되면 Inject Target 기본 색(노란 계열).

---

엣지 색 (초록 / 노랑)

Referral → Inject Target 연결마다 엣지를 그릴 때 :

• 해당 Inject Target 타입에 대해, 해당 필드가 Global이면 HasGeneratedGlobalPlan(type),
  Scene이면 HasGeneratedScenePlan(type) 를 봅니다.

• 플랜이 있으면 엣지를 초록, 없으면 노랑으로 칠합니다.
  “그래프 상 연결은 되어 있지만 Roslyn 생성 세터 경로가 없음”을 한눈에 구분하기 위함입니다.

---

스캔 범위

• Referral 노드: 로드된 씬에 존재하는 컴포넌트(유효한 씬 한정).

• Inject 타입: UNInjectEditorUtility.ShouldSkipAssembly 를 통과한 어셈블리의 타입들.

---

활용 팁

• 베이크 직후 Refresh 하면 Referral 쪽이 최신에 가깝습니다.

• Named 바인딩은 노드 라벨과 RegistryKey(Type, Id) 매칭으로 엣지가 생기므로, Id 불일치면 Missing으로 떨어집니다.

• 유니티에 의존하는 현재 구조상, 그래프가 런타임 Register만 있는 동적 매핑을 전부 반영하지는 못합니다.
